Клиент занял ещё одно помещение под склад, и туда нужно было расширить зону покрытия Wi-Fi. Сложности начались сразу. Схема помещения оказалась условной, и по ней нельзя было понять, где крепить точки доступа. К тому же старая сеть MikroTik не принимает современное оборудование. Рассказываем, как мы нашли выход и почему в итоге хватило трёх точек вместо шести.
Содержание:
Действующая сеть и новое помещение
Беспроводную сеть на складе клиента построили мы. Компания пользуется ею с 2019 года. Сегодня Wi-Fi покрывает около 15 000 м² склада.
Новое помещение по сравнению с основным складом совсем небольшое, всего 10 × 20 м. В нём пять рядов стеллажей с проходами по 90 см. Сотрудники склада работают с терминалами сбора данных (ТСД), поэтому новую площадь нужно было включить в общую сеть, а не строить для неё отдельную.
Расчёт по схеме и фото с объекта
Сначала клиент попросил удалённо рассчитать работы и материалы. Из исходных данных у нас была только схема помещения, нарисованная в таблице. По ней мы ориентировочно расставили точки доступа. Получилось шесть.

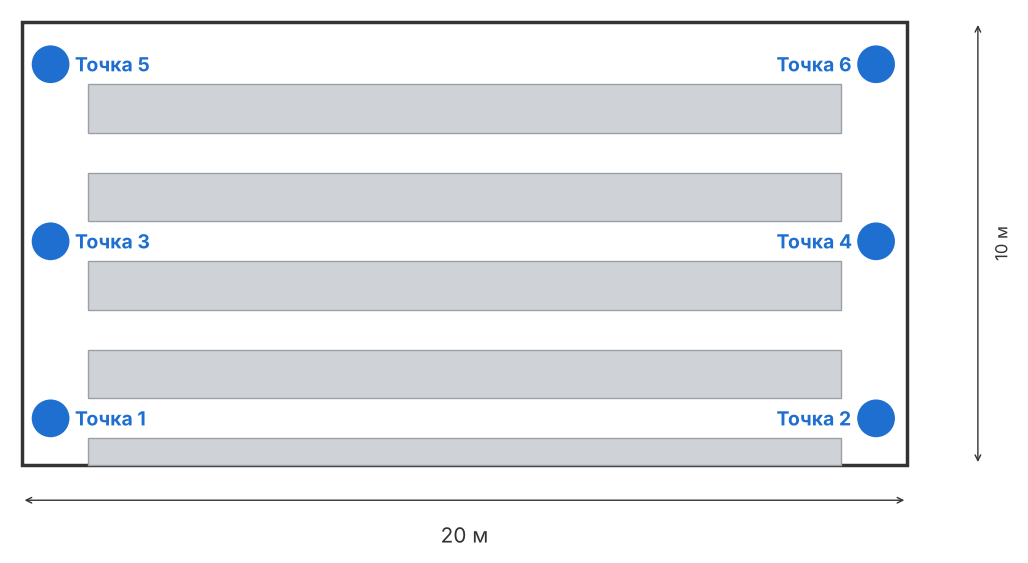

Наша предварительная расстановка точек доступа по схеме помещения
Затем представитель компании прислал фотографию стены, чтобы показать, из какого материала она сделана. На снимке мы увидели секционные ворота. Они находились как раз там, где по предварительному проекту должны были висеть две точки.
Секционные ворота на стене, которую мы выбрали для двух точек
Две точки из предварительного проекта приходились на ворота
Повесить точку доступа на ворота нельзя. Стало понятно, что одной схемы для проекта недостаточно, и мы предложили приехать на склад.
Совместимые точки для сети старого поколения
Со второй проблемой мы столкнулись, когда начали подбирать оборудование. Точками доступа на складе управляет контроллер CAPsMAN на роутере MikroTik. В RouterOS 7 появились новый драйвер беспроводной сети и новая версия CAPsMAN. Современные точки MikroTik подключаются только к ней. Старый контроллер в RouterOS 7 тоже остался, но работает лишь с точками прошлого поколения. Объединить старые и новые точки в одну сеть нельзя, а у клиента на старых работает весь склад, это около 40 точек.
CAPsMAN — это встроенный в RouterOS контроллер точек доступа MikroTik. Он хранит настройки беспроводной сети и раздаёт их всем точкам, чтобы они работали как единая система.
Менять всю сеть на 15 000 м² ради нового помещения было нецелесообразно. На складе есть мезонин, и замена точек доступа на нём по трудозатратам сравнима с созданием новой сети. Нам удалось найти в продаже точки доступа старого типа, совместимые с действующим контроллером. Компания сразу купила шесть таких точек.
Что показали замеры на месте
На объект наш инженер приехал с заранее настроенными точками доступа. Он размещал их там, где планировалась установка, обходил помещение и замерял уровень сигнала. Так выезд на осмотр превратился в полноценное радиообследование.
Выяснилось, что новому помещению хватит трёх точек вместо шести. По итогам обследования мы составили техническое задание на монтаж. Одну точку решили закрепить на опоре на высоте 2 м, а две другие повесить на балку под потолком над проходом, рядом со светильниками.
Итоговая расстановка: три точки доступа по результатам радиообследования
Место для точки 1 на опоре, высота 2 м
Новое складское помещение до монтажа точек доступа
Проход между стеллажами в новом помещении
Ещё три точки клиент оставил в резерве. Оборудование этого поколения становится дефицитным, так что запас пригодится, если склад продолжит расширяться.
Монтаж и финальная проверка
Мы настроили точки доступа и отправили их клиенту вместе с ТЗ, в котором указали места крепления. Когда монтажная бригада клиента установила точки, наш инженер снова приехал на склад. Он донастроил их на контроллере компании и провёл финальную проверку.
Что изменилось для склада
Новое помещение вошло в общую сеть склада. Тепловая карта, снятая после монтажа, показывает сплошное покрытие от стены до стены, включая проходы между стеллажами. Новые точки подключены к тому же контроллеру, что и остальные. Благодаря этому сотрудники с ТСД переходят из одного помещения в другое, не теряя связи.
Тепловая карта финальной проверки: новое помещение покрыто так же, как соседние зоны склада
При этом клиент сэкономил дважды. Ему не пришлось менять около 40 точек действующей сети, в том числе на мезонине. А радиообследование вдвое сократило число точек, которые нужно было монтировать.
Когда без выезда не обойтись
Небольшое помещение иногда можно рассчитать и по схеме. Но даже точная схема не заменяет осмотр на месте. В реальном помещении всё может выглядеть иначе, а какие-то детали на чертеже просто не отражены. В этом проекте случай был ещё сложнее. Схема была условной, на стене оказались ворота, а новые точки нужно было встроить в старую сеть. Поэтому, чтобы правильно расставить и настроить оборудование, понадобился выезд инженера. Кроме того, прежде чем докупать точки для такой сети, мы проверяем, на каком поколении контроллера она работает.
